Tips Membaca Ukuran Pada Baut

Pada kesempatan kali ini Dapur Teknik ingin berbagi pengetahuan tentang bagaimana cara membaca ukuran baut. Mengapa harus bisa membaca baut? bukannya tinggal bawa contoh lalu dibawa ketoko? Pada kasus tertentu seperti baut tanam pada mesin atau chassis apakah harus dibawa semesin nya ke toko?? atau misalnya kamu ingin membuat drat pada mesin, banyak pelayan toko yang tidak memahami jenis tap/snei apa yang sesuai dengan baut yang kamu akan gunakan. Oleh karena itu penting jika kita bisa membaca baut sehingga apa yang kita beli akan sesuai dengan yang kita perlukan.

Pada toko teknik yang menyediakan baut biasanya semua jenis baut sudah diberi kode seperti contohnya M12 x 30 P 1,75. Maksudnya adalah:

M12=diameter baut
30=panjang baut
P 1,75= Pitch atau ukuran drat 1,75

Untuk membaca baut ada 2 alat yang wajib dimiliki yaitu vernier caliper (jangka sorong) dan radius gauge (alat pengecek drat) kedua alat ini banyak dijual di toko teknik dengan harga terjangkau.

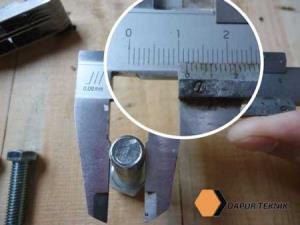

1. Mengetahui Diameter Baut dengan Jangka Sorong

Mengukur diameter dengan menggunakan jangka sorong yaitu dengan menggunakan rahang atas. Cara Menggunakannya yaitu, rapatkan rahang atas lalu tempatkan benda (baut atau mur) yang akan diukur diameternya. Tarik rahang geser hingga kedua rahang menempek dan menekan bagian dalam benda. Pastikan bahwa dinding bagian dalam benda tegak lurus dengan skala dalam artian benda jangan sampai miring. Kemudian baca angka yang terdapat pada jangka sorong. Pada jangka sorong terlihat diameter baut ini adalah 12mm.

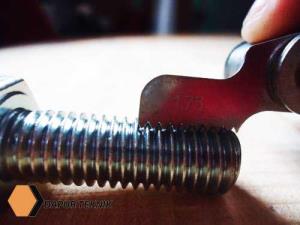

2. Menggunakan Radius Gauge

Cara Selanjut yang dapat Anda gunakan untuk mengecek ukuran drat yaitu dengan menggunakan radius gauge. pilihlah radius gauge yang paling cocok dengan celah baut tersebut. Pada baut ini drat yang dimiliki adalah 1,75

Jadi jika membeli baut dengan diameter 12mm dan pitch 1,75 mur yang bisa digunakan harus dengan tipe yang sama agar bisa terpasang. Karena kasus yang sering terjadi dan merusak baut adalah menggunakan mur dengan diameter yang sama tetapi pitch nya berbeda (lebih halus atau lebih kasar).

Jadi jika kamu ingin membuat drat menggunakan tap dan snei, jenis tap atau snei yang harus dibeli adalah M12 x 1,75.

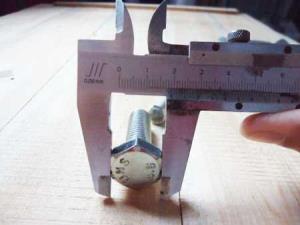

3. Cara Mengetahui Kunci yang Akan Digunakan

Untuk mengetahui kunci apa yang diperlukan untuk mengencangkan/melonggarkan baut adalah dengan mengukur kepala baut tersebut menggunakan jangka sorong.

Jadi baut ini dapat diputar menggunakan kunci/ socket 19mm. Biasanya toko-toko seringkali salah menyebutkan, seperti contohnya “baut 19” padahal itu adalah baut 12mm yang dibuka dengan menggunakan kunci 19, “baut 10” padalahal itu adalah baut 6mm yang dibuka dengan menggunakan kunci 10. Untuk itulah kita harus mengetahui cara membaca baut yang benar.
